Устройства цифровой записи высокого разрешения

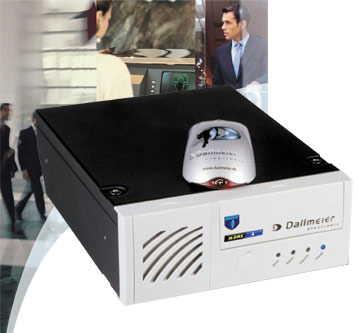

[DMS-80/160/240 Leonardo]
Специалисты Dallmeier electronic оснастили новый регистратор Leonardo богатым набором функциональных возможностей, которые обеспечивают максимально эффективную и комфортную работу оператора. DMS 80/160/240 Leonardo содержит такие функции, как: SmartFinder, позволяющий быстро находить необходимые фрагменты архива по изменению положения объектов в кадре; система кольцевых буферов, позволяющая получать длительную предзапись; гибкие настройки режимов записи для каждой камеры; возможности полного удаленного администрирования; функция мониторинга качества входящего видеосигнала и т.д.
ОСНОВНЫЕ ОСОБЕННОСТИ.
• Макс. 24 видеовходов • Макс. 24 аудиовходов • 3 выхода на мониторы (1хVGA 1024x768; 2xCVBS 704x576), управление через VGA • Параллельная реал-тайм запись видео и аудио по всем каналам • Реал-тайм отображение всех камер на VGA мониторе (5х5) и CVBS мониторах (4х4) • Операционная система расположена на Flash-носителе • 2 съемных SATA диска максимальным объемом до 500Гб каждый • Высочайшее качество записи (до 2 Мбит/с на камеру) • Компрессия H.264 (поддреживается постоянный и переменный битрэйт) • Поддержка мультикастинга • Встроенный интеллектуальный детектор, основанный на технологии SEDOR • ОС LINUX
ВОЗМОЖНОСТИ ОТОБРАЖЕНИЯ.
При разработке DMS 80/160/240 Leonardo особое внимание было уделено возможностям эффективного отображения. DMS 80/160/240 позволяет подключить 3 монитора, на каждый из которых оператор может вывести реал-тайм мультиэкран. На первый, основной монитор могут быть выведены одновременно все камеры регистратора в режиме 5х5. Два других монитора позволяют выводить одновременно до 16-и камер в режиме 4х4.
КАЧЕСТВО Н.264
Системы DMS 80/160/240 используют один из наиболее современных и эффективных алгоритмов сжатия – H.264. Этот формат является дальнейшим усовершенствованием стандарта H.263, и был разработан Video Coding Experts Group (VCEG) совместно с Moving Picture Experts Group (MPEG) как продукт коллективных усилий. Также данный стандарт сжатия известен как MPEG-4/part10, или AVC (Advanced Video Coding). Данный кодек предназначен для достижения высоких показателей сжатия видео при высоком качестве. При равном качестве кадр, сжатый кодеком H.264, имеет объем на 37% меньше чем при использовании MPEG-4 и – на 64% при использовании MPEG-2. Кроме того, H.264 обеспечивает лучшие показатели сигнал/шум при равном потоке, чем JPEG2000.
DSP
Процесс кодировки видеоданных в DMS 80/160/240 осуществляется с помощью технологии DSP (Digital Signal Processing). При появлении модернизированных алгоритмов сжатия эта технология легко позволит «прошить» их в процессоры кодировки регистратора. Благодаря этому пользователь всегда может быть уверенным, что по прошествии нескольких лет, его регистратор морально не устареет и будет оснащен самыми современными технологиями сжатия видеопотоков.
РЕАЛ-ТАЙМ ЗАПИСЬ.
Основным отличием DMS 80/160/240 является существенно увеличенная скорость записи. В таблице представлены показатели скорости записи в зависимости от разрешения для DMS 240/24 канала.
Разрешение |
Поток |
Скорость на каждую камеру |
|
|
|
|
0,5 Мбит/сек |
25 к/сек |
358х288 |
1 Мбит/сек |
25 к/сек |
|
2 Мбит/сек |
25 к/сек |
|
|
|
|
0,5 Мбит/сек |
25 к/сек |
704х288 |
1 Мбит/сек |
16 к/сек |
|
2 Мбит/сек |
12,5 к/сек |
|
|
|
|
0,5 Мбит/сек |
12,5 к/сек |
528х384 |
1 Мбит/сек |
16 к/сек |
|
2 Мбит/сек |
16 к/сек |
|
|
|
|
0,5 Мбит/сек |
6,25 к/сек |
704х576 |
1 Мбит/сек |
12,5 к/сек |
|
2 Мбит/сек |
12,5 к/сек |
ПАРАЛЛЕЛЬНАЯ АУДИОЗАПИСЬ.
В настоящее время все чаще встречаются требования помимо видеозаписи осуществлять параллельную запись аудиоинформации. Учитывая данную потребность, инженеры Dallmeier electronic внедрили высококачественную систему аудиозаписи в новый DMS 80/160/240 Leonardo. DMS 80/160/240 позволяет записывать до 24 каналов аудио синхронно с видеоинформацией. Компрессия осуществляется в соответствии со стандартом G.722, 16кГц и 16кБит/с.
IP-КАМЕРЫ

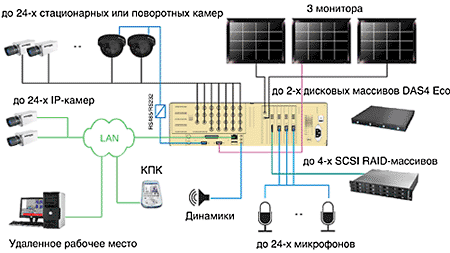

Регистраторы серии Leonardo являются гибридными устройствами, которые вместе со стандартными аналоговыми видеокамерами могут записывать сигнал IP-камер. Если объекты, построенные в настоящий момент на основе аналоговых камер, оснащаются гибридными системами, то в будущем при добавлении наиболее современных IP-камер, можно будет легко подключить их к уже существующей системе и избежать полной замены центрального оборудования. Один регистратор DMS240 Leonardo может одновременно записывать до 24 IP-камер, подключенных к общей сети.
ДИСКОВЫЕ МАССИВЫ
DMS 80/160/240 Leonardo работает под управлением ОС LINUX, расположенной на независимом Flash-носителе. Для архивирования записей DMS 80/160/240 использует 2 съемных SATA-диска суммарным объемом до 1 Тб. Учитывая исключительно высокую эффективность алгоритмов сжатия, при записи 24-х камер со скоростью 12,5 к/с с использованием детектора движения 1Тб достаточно для хранения 12-днвного архива. Если необходим более длительный архив, общий объем может быть легко расширен до 3Тб с помощью дискового модуля DAS 4 Eco. Дальнейшее увеличение емкостей осуществляется за счет подключения SCSI RAID массивов. Отдельные фрагменты могут быть легко скопированы на встроенный DVD-RW либо на USB Flash-носители.
РАБОТА В СЕТИ
DMS 80/160/240 Leonardo имеет расширенные сетевые возможности и может работать с мобильными устройствами (КПК) по низкоскоростным соединениям GSM (от 10кБит/с), а также поддерживает Gigabit Ethernet, позволяя объединять большое количество регистраторов в одну высокоскоростную систему видеонаблюдения. Работая в локальной сети, DMS 80/160/240 параллельно с записью аналоговых камер также может вести запись IP-камер.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
DMS 80 |
DMS 160 |
DMS 240 |
Качество записи |
Формат Н.264 (720х576; 720х288; 528х384; 352х288) |
Кол-во каналов (базовое) |
8 |
16 |
24 |
Кол-во каналов (макс.) |
8 |
16 |
24 |
Суммарная скорость записи |
200 к/сек |
400 к/сек |
600 к/сек |
Запись аудио |
опция |
опция |
8/16/24 |
Кол-во мониторов |
3 независимых мультиэкрана |
Емкость архива (базовая) |
0 |
0 |
0 |
Емкость архива (макс) |
1000 Гб |
1000 Гб |
1000 Гб |
Питание |
110-230 V AC
|
Размеры |
425 x 133 x 445 мм
|
Гарантия |
3 года |
DMS 80/160/240 Leonardo является результатом многолетнего опыта производства охранных систем и успешных разработок в области высококачественной скоростной видеозаписи. DMS 80/160/240 основаны на усовершенствованной платформе, работает под управлением ОС LINUX и использует наиболее современные стандарты сжатия и алгоритмы оценки ситуации в кадре. |
