 Цифровое видеонаблюдение.

Что такое « Цифровые видеорегистраторы DVR “Stand alone” DVR’s »?

В цифровом видеонаблюдении мы имеем дело с цифровым сигналом. Но прежде чем он станет цифровым, происходит его аналогово-цифровое преобразование. Оно протекает в сетевой камере или видеосервере (ip видеонаблюдение) либо в цифровом видеорегистраторе.

Цифровые видеорегистраторы DVR бывают 4, 8, 9 и 16, 24, 32 каналов видео.

Перейти в Прайс-лист (поТорговым маркам)



РАЗРЕШЕНИЕ

Пожалуй один из основных параметров видеоизображения, и, наверное, самый понятный для простого пользователя, но имеющий много подводных камней. Попробуем разобраться поподробнее.

Наиболее распространенный стандарт передачи и обработки видеосигнала в России является PAL, в связи с этим все последующие цифры будут приводится относительного этого стандарта.

1. Разрешение аналогового видео сигнала

Аналоговый ТВ кадр состоит из 576 видимых строк. Строки выводятся (отображаются) на экран не последовательно (1-я, 2-я, 3-я и т.д.), как естественно было бы предположить, а через одну – в начале выводятся четные строки (2-я, 4-я, 6-я и т.д.), а затем нечетные (1-я, 2-я, 3-я и т.д.), что называется чересстрочной разверткой.

Таким образом кадр делится на два полукадра состоящих из четных и нечетных строк. Каждый такой полукадр называется полем. Причем, поле, состоящее из нечетных строк, называется нечетным или верхним, а поле, состоящее из четных строк – четным или нижним. Т.е. телевизионное изображение обновляется не 25 раз в секунду (частота кадров), а 50 раз в секунду. Видеокамеры снимают 50 полей (полукадров) в секунду и кадр формируется путем сложения обоих полей.

2. Разрешение цифрового видеосигнала

Измеряется в количестве пикселов по горизонтали и вертикали. Согласно рекомендации ITU-601 оно составляет 720 пикселов по горизонтали и 576 по вертикали (для полного кадра), либо 288 (для полукадра). Это позволяет записывать изображение на цифровые регистраторы по полям или кадрам.



Перейти в Прайс-лист (поТорговым маркам)



Если грубо провести соответствие между разрешением по горизонтали в аналоговом и цифровом сигнале PAL то получим , что 720 пикселов приблизительно соответствует 450 ТВ линиям. Стоит отметить, что дальнейшее сжатие цифрового сигнала приводит к дальнейшему снижению разрешения. Но на настоящий момент без этого не обойтись.

Таким образом при записи изображения на цифровые носители мы не сможем получить итоговое разрешение выше 450 ТВЛ, поэтому нет смысла выбирать аналоговые видеокамеры большей разрешающей способности. В ходе выбора камер лучше уделить внимание другим техническим характеристикам.

Как было написано выше, аналоговый видео сигнал формируется с чересстрочной разверткой 50 полей в секунду. Кадр при этом состоит из двух телевизионных полей, смещенных по времени друг относительно друга.

Запись цифрового сигнала по полям приводит к появлению эффекта «гребенки» у движущихся объектов. Размер одного кадра получается равным 720х288 пикселов.

Запись в полнокадровом режиме вертикальное разрешение повышается в 2 раза (720x576 пикселов), что бывает очень важно в ряде случаев, например, при распознавании автомобильных номеров.

Сравнение с цифровыми фотоаппаратами

Не сложно подсчитать, что разрешение оцифрованного изображения аналоговой охранной видеокамеры в системе PAL 720x576 в результате составляет 414 720 пикслов, или чуть более 0,4 Мега пикселов. Современные бытовые фотоаппараты могут похвастаться разрешением, превосходящим это в разы!!! А ведь для многих областей распространен формат CIF, который в 4 раза уступает в разрешении полному кадру PAL и составляет всего 176х144 пикселов.

Сетевые IP видеокамеры уже имеют разрешающую способность превышающую 1 мега пикселов. Но не стоит забывать об ограничениях, накладываемых на размер цифрового видеосигнала, для его передачи по каналам связи. При проектировании системы цифрового видеонаблюдения приходится искать «золотую середину» между качеством изображения и его размером.

Что такое «Цифровые видеорегистраторы DVR»?

Перейти в Прайс-лист (поТорговым маркам)

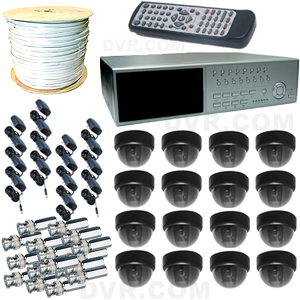

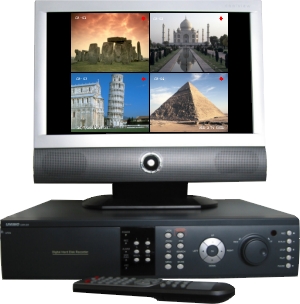

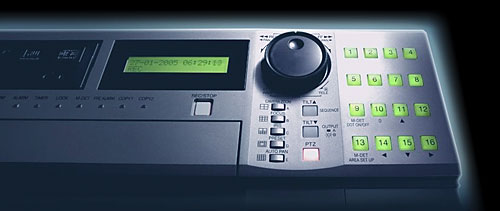

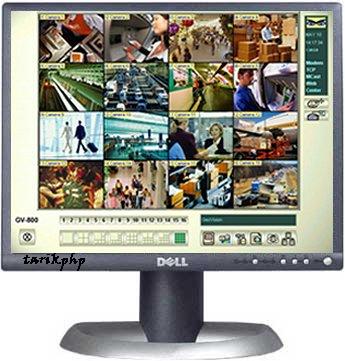

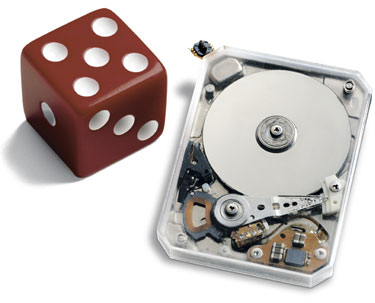

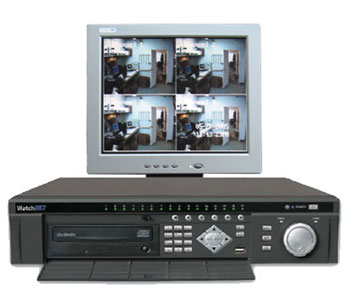

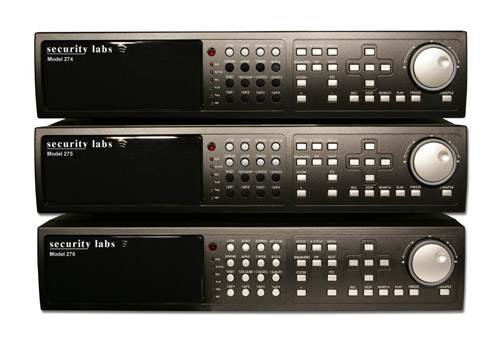

Цифровые видеорегистраторы позволяют записывать на жесткий диск и просматривать запись сигналов от одной или нескольких видеокамер. Одноканальные видеорегистраторы позволяют работать с одной камерой, четырехканальные – с четырьмя камерами, девяти и шестнадцати канальные с девятью и шестнадцатью соответственно. Обычно сигналы от всех камер по кабелям поступают на вход видеорегистратора, к выходу которого подсоединен монитор. В дежурном режиме оператор наблюдает на мониторе текущую обстановку. Для этого он может вывести на монитор изображения со всех камер одновременно (мультиэкранный режим – четыре или девять или шестнадцать маленьких изображений на одном экране). Также он может просматривать камеры последовательно, вызывая на полный экран изображение любой камеры вручную по выбору или автоматически по очереди. Сегодня на московском рынке охранной видеотехники предлагается несколько различных моделей цифровых видеорегистраторов. Эти видеорегистраторы отличаются своими параметрами и ценой.



Перейти в Прайс-лист (поТорговым маркам)



Первый важный параметр – число кадров в секунду при наблюдении.

Когда мы смотрим обычный телевизор, мы наблюдаем изображение, где картинка меняется с частотой 25 кадров в секунду. Хороший видеорегистратор также дает изображение, в котором за секунду на экран выводится 25 кадров. При этом достигается двойное преимущество, во первых оператор может рассмотреть даже быстро протекающие события, во вторых, чем больше кадров в секунду выводится на экран, тем лучше восприятие видеоизображения, оператор меньше устает и находится в большей готовности к тревожным ситуациям.

Второй важный параметр – число кадров в секунду при записи.

На рынке есть видеорегистраторы, записывающие каждую камеру с частотой 25 кадров в секунду (чтобы при воспроизведении получилось изображение как в обычном телевизоре). Но они очень дороги. Однако, в большинстве случаев, такой высокой частоты кадров при записи не требуется (исключая случаи казино и некоторые случаи контроля за воровством в магазинах). Обычно запись ведется с частотой 3-8 кадров в секунду. При покадровом просмотре видеозаписи мы имеем за каждую секунду 3 – 8 стопкадров. В технических характеристиках видеорегистратора всегда указывается так называемая «совокупная частота кадров при записи». Например, видеорегистратор DVR-S1630 имеет совокупную частоту кадров при записи 25 кадров в секунду. Это означает, что видеорегистратор DVR-S1630 позволяет записывать сигналы с видеокамер со следующим количеством кадров в секунду:

Если к видеорегистратору подключена одна камера то количество записываемых кадров   за секунду – 25

Если подключены две камеры то для каждой из камер количество записываемых кадров   за секунду – 12.

Если подключены три камеры то для каждой из камер количество записываемых кадров   за секунду – 8.

Если подключены четыре камеры то для каждой из камер количество записываемых кадров  за секунду – 6.

Если подключены пять камер то для каждой из камер количество записываемых кадров   за секунду – 5.

Если подключены шесть камер то для каждой из камер количество записываемых кадров   за секунду – 4.

Если подключены семь камер то для каждой из камер количество записываемых кадров   за секунду – 3,5.

Если подключены восемь камер то для каждой из камер количество записываемых кадров   за секунду – 3.

Если подключены двенадцать камер то для каждой из камер количество записываемых кадров   за секунду – 2.

Если подключены все шестнадцать камер то для каждой из камер количество записываемых кадров   за секунду – 1,5.

Третий параметр – разрешение при записи.

Обычно указывается двумя цифрами, например, 720*480. Считается, что 720 это количество отображаемых на экране точек по горизонтали, а 480 – количество точек по вертикали. Считается также, что чем больше цифры разрешения, тем более мелкие детали отобразятся на экране монитора при воспроизведении записи. К слову сказать, это не всегда так. Во-первых, производители видеорегистраторов часто завышают цифры разрешения. Во вторых, чтобы получить четкую прорисовку деталей изображения, необходим не только хороший видеорегистратор, но и правильный выбор видеокамер, объективов, правильный монтаж кабелей и всей системы видеонаблюдения в целом. Например, выбор плохого объектива может свести на нет все достоинства остальной высококачественной дорогой видеоаппаратуры. Большие деньги, заплаченные за нее, будут потрачены впустую, так как того же качества изображения можно было бы получить, выбрав более дешевое оборудование.

Четвертый важный параметр – возможность видеорегистратора работать в сети.

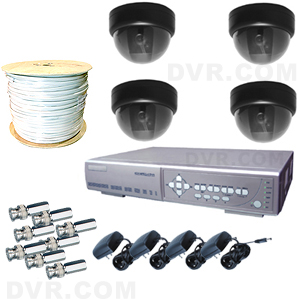

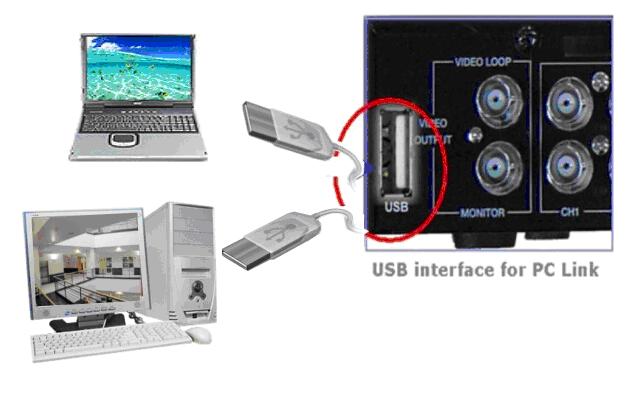

Возможность работать в сети – это возможность подключить видеорегистратор к удаленному компьютеру. Например, установленный в комнате охраны видеорегистратор может быть подключен к компьютеру руководителя. При этом руководитель может на мониторе своего компьютера наблюдать изображения со всех камер и просматривать любую видеозапись, находящуюся на диске видеорегистратора.

Перейти в Прайс-лист (поТорговым маркам)



Пятый важный параметр – наличие детектора движения.

Хорошие видеорегистраторы имеют функцию детектора движения. Работа детектора движения заключается в следующем. Для каждой камеры в поле ее изображения выделяется область (для каждой камеры может быть установлена своя область). В случае возникновения движения в этой области видеорегистратор выдает сигнал, о возникновении движения и переходит в режим более частой записи кадров камеры, в которой произошло движение. Если движения в кадре не происходит, функция записи может быть вообще отключена (зачем писать кадры, где ничего не происходит). Когда в поле зрения камеры происходит движения, функция записи изображений этой камеры включается. В таком режиме значительно экономится место на жестком диске и на один жесткий диск можно записывать в течение многих дней.

В заключение следует отметить, что видеорегистратор является сложным электронным прибором, имеющим огромное число функций, описание которых занимает сотни страниц текста. Выше кратко описаны только несколько основных характеристик видеорегистраторов.
