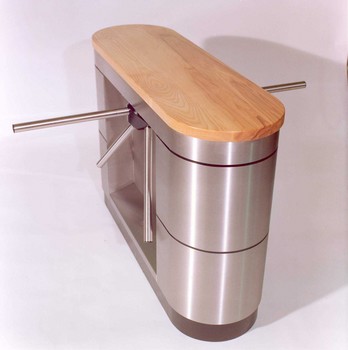

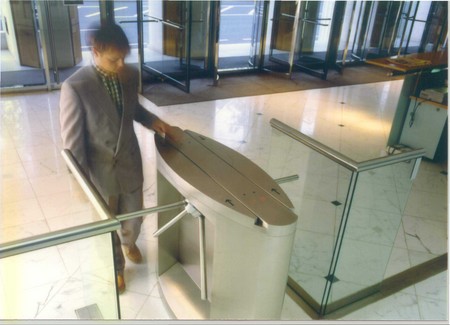

Сдвоенные турникеты-триподы.

Представляет собой одновременно 2-а турникета расположенных в одном корпусе, при этом каждая половина может работать самостоятельно. Предлагаемая конструкция позволяет существенно сократить затраты на приобретение и занимает гораздо меньшую площадь, чем 2 отдельно стоящих турникета.

 Обеспечивает управление потоками людей в двух проходах, заменяя два турникета. Его преимущества вытекают из конструктивных особенностей размещения двух турникетов на одной стойке: турникет дешевле двух одинарных турникетов и занимает меньше места; турникет снабжается одним или двумя пультами дистанционного управления;
передняя часть кожуха выполнена граненой; стойка широкая с декоративной лицевой панелью, за которой при необходимости можно разместить дополнительные элементы, например платы СКУД;

Прайс-лист (поТорговым маркам)

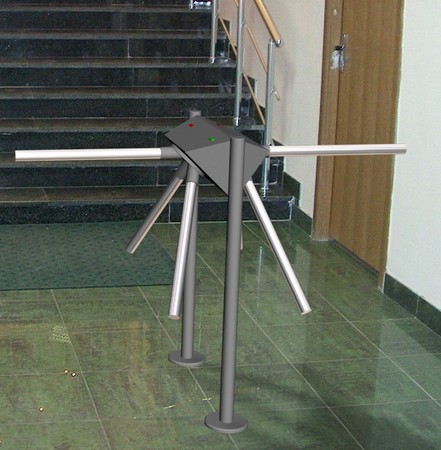

Представляем ВАМ Сдвоенный турникет-трипод

Турникет OMA-26.461_2 электромоторая сисема из двух турникетов с вращающимися на наклонной оси с помощью электромотора тремя преграждающими планками - сконструирован таким образом, чтобы обеспечивать проход через зону контроля только одного человека и предотвратить одновременное проникновение двух и более людей.

Турникет OMA-26.461_2 легко подключается к пожарно-охранным системам и системам контроля и управления доступом.

Область применения

Турникет предназначен для управления потоками людей при усиленном контроле доступа. Надежно перекрывает проход и разделяет поток людей по одному.
Область применения – оборудование для систем автоматического контроля и управления доступом (СКУД).

Условия эксплуатации

По условиям применения турникет соответствует группе О4.2 по ГОСТ 15150-69 (общеклиматическое исполнение).
Турникет предназначен для эксплуатации внутри помещения при температуре от –5°С до +45°С и относительной влажности воздуха не более 95 % при t = 25°C.

Конструкция

Два прочных моторных реверсивных турникета с вращающимися с хорошей скоростью тремя планками.
Очень компактен, но при этом обеспечивает корректное разделение потока людей «по одному» при регулировании доступа на территорию.
Удлиненный корпус (505мм) позволяет обойтись без дополнительных ограждений зоны прохода.
На боковые поверхности турникета легко установить любой считыватель.

Турникет трипод OMA-26.461_2 полностью управляется дистанционно и идеально подходит для организации проходных предприятий с усиленным двунаправленным контролем доступа на территорию объекта (на вход и на выход), как при автономном режиме работы (ручное управление с пульта охранником с визуальным контролем ситуации), так и при работе турникета в качестве исполнительного устройства в системе контроля и управления доступом (СКУД) - автоматизированная проходная, когда необходима четкая автоматическая регистрация числа и направления проходов.
Турникет легко можно подключать к системе контроля и управления доступа

• Корпус и стойки турникета OMA-26.461_2 из окрашенной стали.
• Преграждающие планки из нержавеющей стали.
• Порошковая окраска прочного стального корпуса устойчива к истиранию.
• Гальваническое покрытие деталей механизма обеспечивает их стойкость к коррозии.
• Безопасное напряжение питания подается на механизм и узлы стойки.
• 9 режимов работы обеспечивает встроенный помехоустойчивый контроллер.
• Встроенные оптические датчики вращения.
• При попытках несанкционированного прохода турникет автоматически блокируется и выдает сигнал в систему.
• Светодиодные двухцветные индикаторы режимов работы расположены на стойке и пульте.
• Настенное исполнение.
• Турникет просто установить в любом месте на анкерах.


Устройство и принцип действия

Корпус турникета выполнен в виде двух стальных сварных корзин из окрашенной стали S=3 мм. На верхних крышках находятся по два ярких индикатора под пластиковыми вставками.В нижней части корпуса на наклонной оси турникетов вращается планшайбы из стали. На планшайбах закреплены по три преграждающих планки.В корпусах на плите приводов смонтированы: мотор-редуктор, защитная однодисковая фрикционная муфта оптические датчики поворота (оптроны), соленоидный замкок, контроллер и соединительная колодка.
Планки выполнены в виде отрезков 38 мм труб с заглушенным торцом. Каждая планка надежно закреплена в отверстиях планшайбы болтом М8.
Стойка турникета выполнена в виде двух стальных 48 мм труб на стальных круглых фланцах. Через одну из труб (любую) прокладывается кабель управления. Каждый фланец крепится к полу на три винта ISO М10/70.
Блок питания выполнен в пластиковом корпусе, в котором установлены понижающий трансформатор и колодка. К блоку подключен сетевой кабель и кабель питания. ДВа пульта выполнены в виде настольного прибора в корпусе из пластика. На лицевой (верхней) панели находятся три кнопки управления и 4 индикатора. Пульт кабелем подключается к блоку через колодки. Под крышкой расположена колодка для подключения СКУД.
Кнопки. Красная кнопка «STOP» предназначена для установки в режим «Закрыт», черные кнопки– для установки однократного или свободного прохода в выбранном направлении.

Принцип действия каждого турникета:
Турникет нормально открыт при отсутствии питания и работает по принципу «Толкни и иди, если разрешено». Если проход разрешен (зеленые индикаторы на стойке), то после сдвига планки рукой по направлению прохода на 10 включается привод. После прохода планшайба с планками продолжает вращаться вперед (доворачивается) до исходного положения и фиксируется. Если проход запрещен (красный индикатор на стойке), то после толчка планки планшайба блокируется электрозамком, а привод пытается вернуть планку в исходное положение.

Надежность.

Турникет разработан для условий интенсивной эксплуатации.
Ниже приведены параметры в автономном режиме при равномерном распределении нагрузки на вход и выход.

• Средняя наработка на отказ - не менее 2 000 000 проходов

• Cрок службы изделия – 8 лет.

• Ресурс привода (число проходов до капитального ремонта) - не менее 10 000 000.

• Ресурс замка (число блокировок до капитального ремонта) - не менее 500 000.

• Допустимые статические/динамические усилия на планку – не более 100кгс/0,2 кдж на плече 0,25 м от корпуса.


Технические данные при управлении от пульта ОМА (автономный режим) на 1 половину турникета OMA-26.461_2

• Параметры питания блока (напряжение и частота тока сети)..........220В+10-10%/50 Гц
• Напряжение питания оборудования стойки, не более ...................13,5В АC (перем. тока)
• Средняя мощность, потребляемая от сети, не более ....................15 ВА
• Пиковая мощность, потребляемая от сети, не более ....................60 ВА
• Максимальная длина кабеля управления, не более ......................30 м
• Количество режимов работы ..................................................9
• Нагрузочная способность вход/выход, всего..............................4000 проходов/день
• Пропускная способность при однократном проходе .....................30 проходов/мин.
• Пиковая пропускная способность ............................................60 проходов/мин.
• Усилие поворота планки на плече 0,25 м, не более ......................1,5кгс
• Масса напольного турникета с планками, не более .......................27 кг (нетто)
