Секционные ворота изготавливаются из нескольких сэндвич-панелей шириной от 500 до 600 мм, толщиной 42 мм. Сэндвич-панели выполнены из гальванизированной стали, заполненной пенополиуретаном. В верхней и нижней частях панелей расположены дополнительные стальные полосы усиления. Стальные листы панели имеют полимерное покрытие, обеспечивающее защиту от атмосферного воздействия.

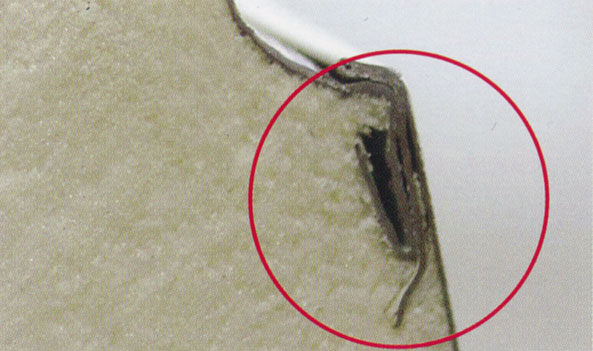

Панель имеет улучшенную конфигурацию контура стальной оболочки панели. Лицевой и внутренний стальные листы скреплены в замке вверху и внизу панели. Это существенно повышает прочность ворот к ударным нагрузкам и исключает возможность расслоения панели.
Пространство между стенками равномерно заполнено не содержащим фреона вспененным твердым полиуретаном, благодаря чему достигается высокий уровень коэффициента термоизоляции.

Оригинальные оголовки обеспечивают самоцентровку панелей, придают дополнительную жесткость и стабильность полотну ворот.По всему периметру и в стыках между панелями секционные ворота снабжены резиновыми уплотнителями. Это обеспечивает хорошую теплозащиту даже в северных климатических условиях.

Секционные ворота сбалансированы пружинной торсионной системой, что позволяет легко открывать их как рукой, так и автоматикой. Они изготавливаются из высококачественных комплектующих компаний Flexi Force. и.т.д.

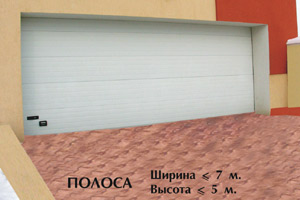

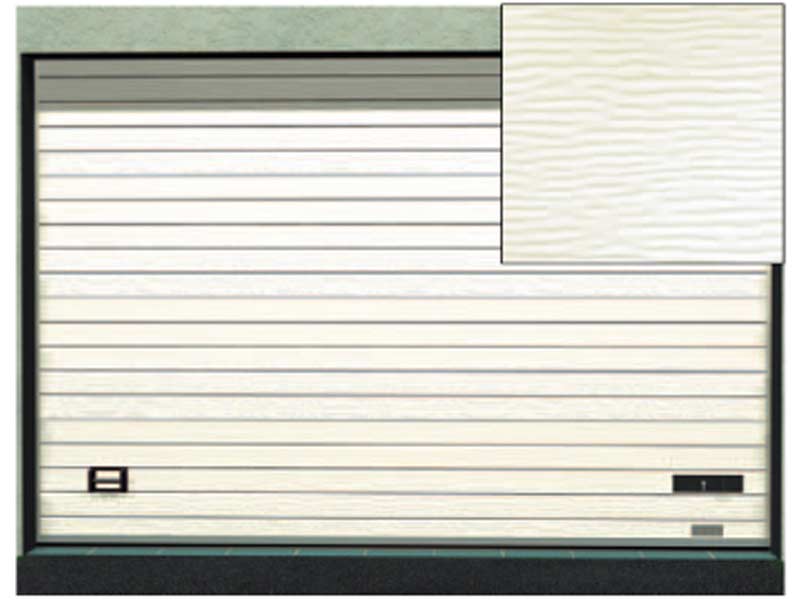

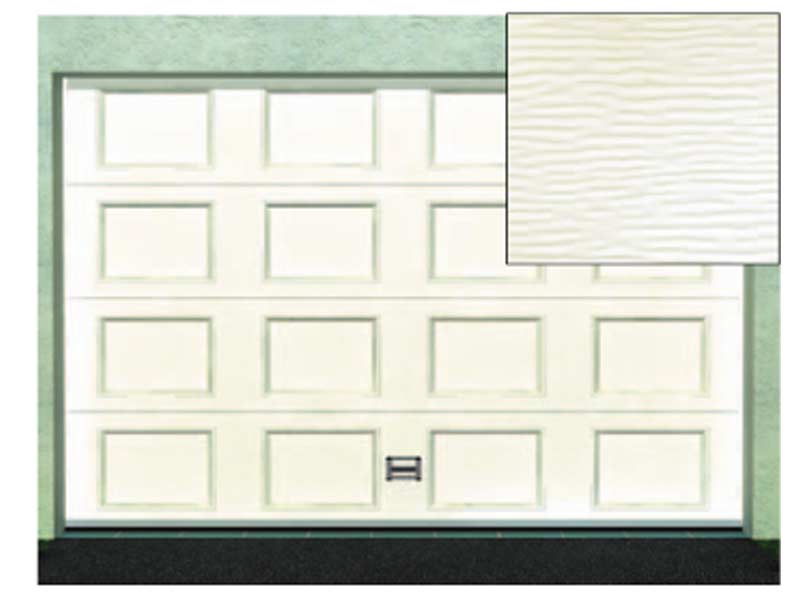

Внешняя поверхность секционных ворот бывает двух типов: полоса (ширина полосы 100 мм) и "филенка" (размер блоков 520х340 мм, расстояние между блоками 100мм).

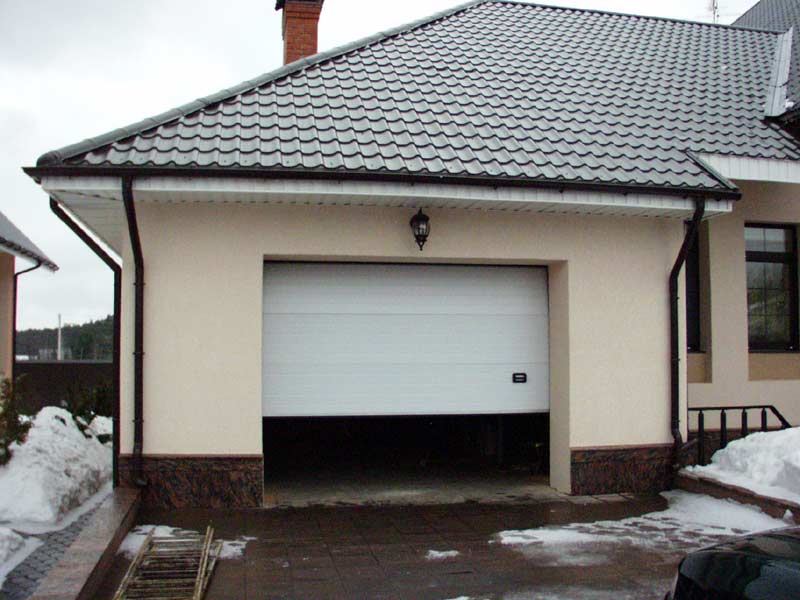

 Во всем мире наиболее популярным типом гаражных ворот являются утепленные секционные ворота.

Изменением геометрии треков можно добиться максимально эффективного использования полезного пространства внутри помещения.

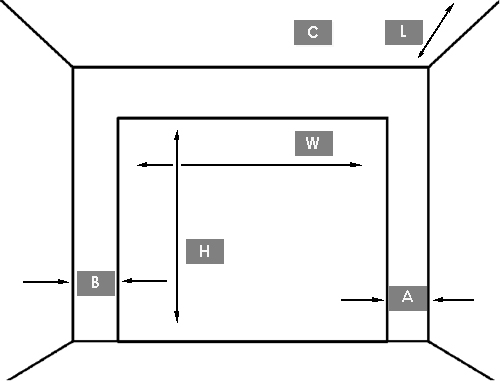

Требования к проему,

Основным требованием является ровная плоскость стены изнутри помещения по периметру проема и соответствие размеров плоскостей, необходимых для крепления направляющих и торсионных механизмов.
А также несущая способность материалов, из которых выполнена стена, обрамляющая проем, и потолок. Если стена, в которой находится проем, изготовлена из таких материалов как пеноблоки, пустотелый кирпич или же сендвич-панель, то проем потребуется обрамить металлом, а в некоторых случаях придется устанавливать металлическую раму.

W - ширина проема (до 12 м.)
H - высота проема (до 6,5 м.

C- притолока:
  *стандартный подъем (382  *низкий подъем (179
  *высокий подъем (C>600mm)
  *вертикальный подъем (С>H+200mm)

A - растояние от правой стены до проема (min. 170 mm)
B- растояние от левой стены до проема (min. 170 mm)
L- глубина потолка (L>H)

 Секционные ворота. Типы подъемов

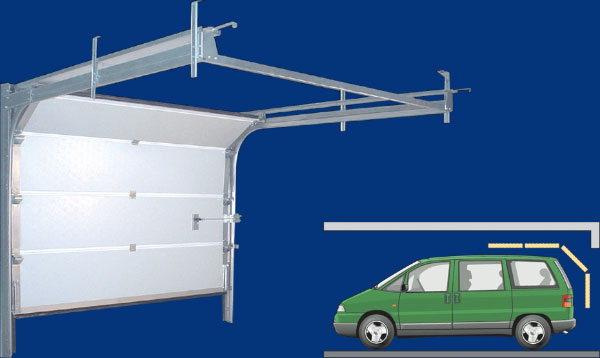

Полотно гаражных ворот состоит из сэндвич-панелей, оснащённых подшипниковыми роликами и скреплённых между собой шарнирными петлями. При движении ворот вверх или вниз ролики катятся по боковым направляющим трекам. Изменением геометрии треков можно добиться максимально эффективного использования полезного пространства внутри помещения установки ворот. В идеальном варианте траектория подъёма секционного полотна полностью повторяет конфигурацию внутренних стен или скатов крыши здания.

Стандартным типом подъёма секционных ворот считается исполнение направляющих треков, при котором все секции ворот, за исключением крайней нижней в поднятом состоянии лежат в горизонтальной плоскости, при этом высота свободного пространства над проёмом ворот составляет от 400 до 550 мм.

Схемы возможных конструкций ворот в зависимости от параметров помещения

123

456

78910

1)стандартный подъем (NP);2)высокий подъем (HL);3)вертикальный подъем (VL);4)низкий подъем (LHR)- задний;5)низкий подъем (LHR)- передний;6)подъем под наклоном 5-40°;7)наклонный высокий подъем (FHL);8)вертикальный (VL-L) низкий вал;9)подъем под наклоном (VLH);10)подъем под наклоном (VLH).

 Полотно ворот состоит из стальных сендвич панелей толщиной 40мм, оснащенных подшипниковыми роликами и скрепленных между собой шарнирными петлями. При движении ворот вверх или вниз ролики катятся по боковым направляющим трекам, выполненных из оцинкованной стали.

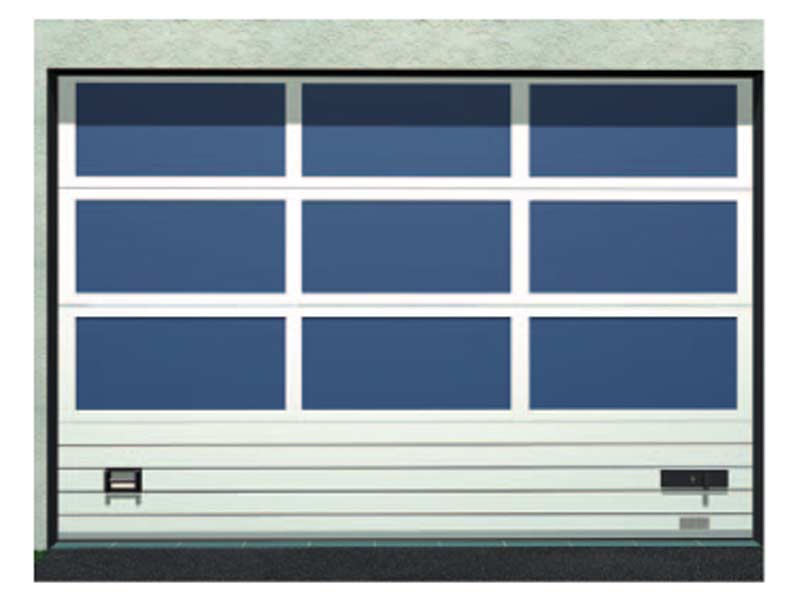

Возможно изготовление секционных ворот с полностью прозрачными секциями. Для обеспечения дополнительного входа в гараж можно установить встроенную калитку, выполненную из этих же панелей.

Конструктивные особенности секционных ворот на Примере  Конструкции "сэндвич-панелей
DoorHan.

Конструкции "сэндвич-панелей

На сегодняшний день секционные ворота во всем мире считаются наиболее эффективной конструкцией гаражных ворот так как они применимы практически ко всем типам проемов ворот и конструкций помещений.

Конструкции секционных ворот DoorHan разработаны и имеют специфические особенности, максимально отвечающие российским строительным стандартам, что позволяет устанавливать ворота за минимальное время и без особых усилий.

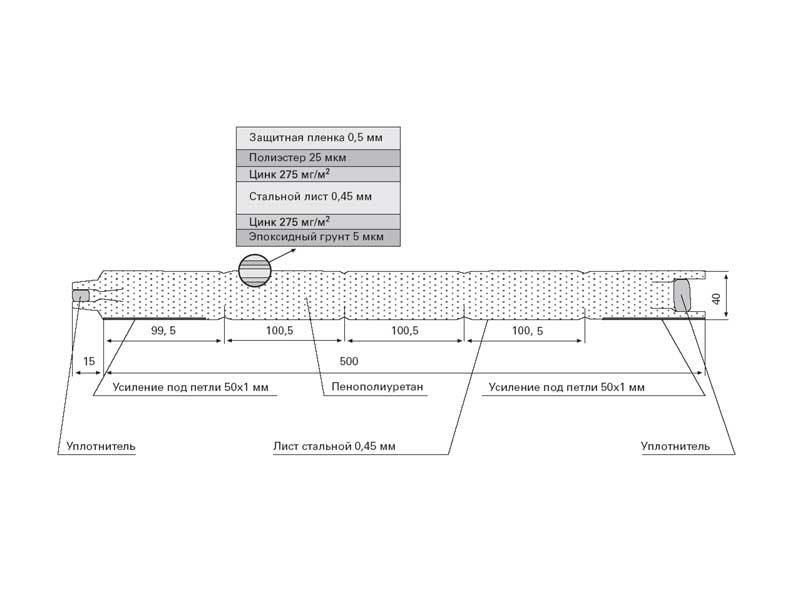

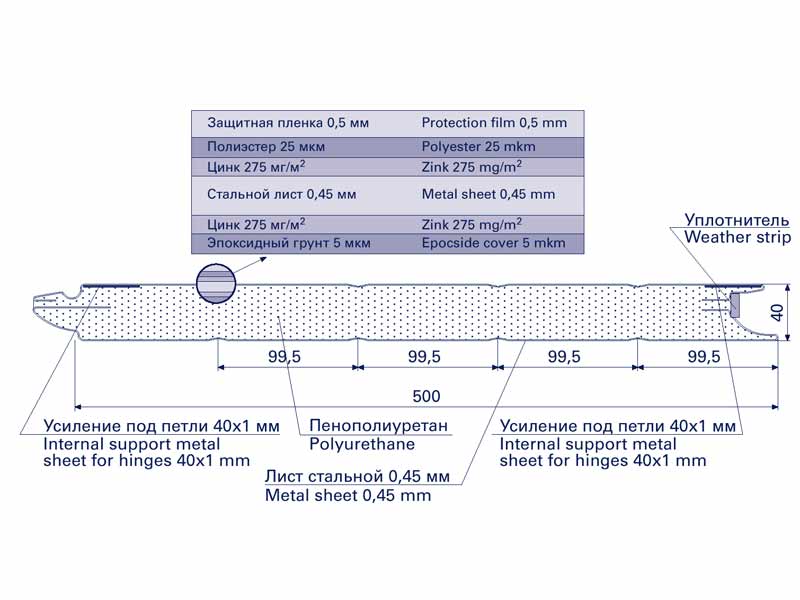

На рисунке  схематически показана конструкция "сэндвич-панели".

Полотно секционных ворот DoorHan состоит из определенного количества "сэндвич"-панелей, число которых зависит от ширины и высоты проема. Структура поверхности и цвет зависят от вашего желания.

На рисунке схематически показана конструкция "сэндвич-панели" c защитой от защемления пальцев.

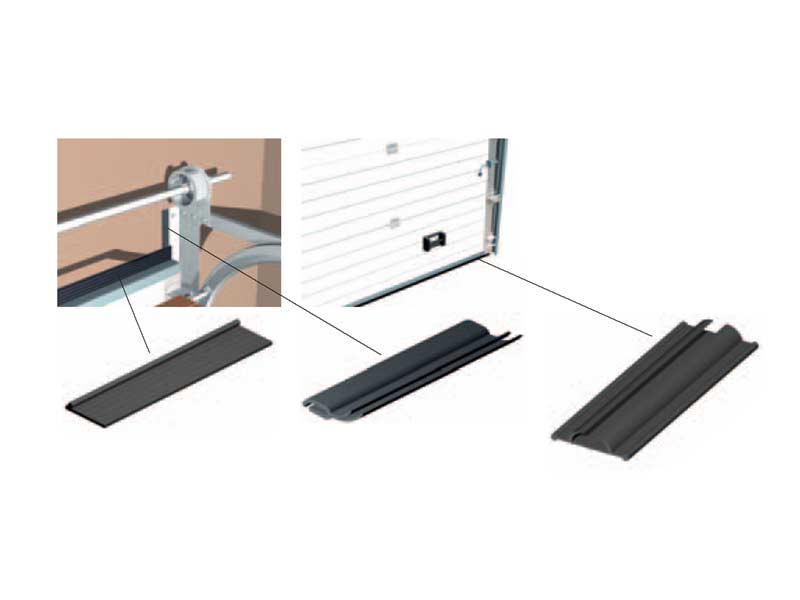

Размещение уплотнительных профилей

Немаловажным фактором защиты помещения от утечки тепла являются также уплотнения, которые устанавливаются по периметру проема ворот. Резиновые нижние и верхние, а также пластиковые боковые уплотнения изготовлены из высококачественных материалов, которые не теряют свойств эластичности в температурном диапазоне от –40 до +60°C.

Безопасность

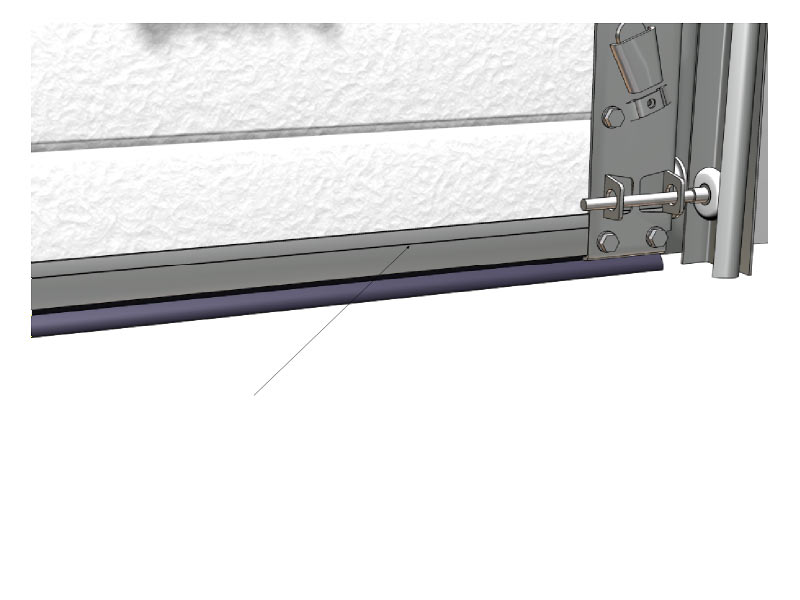

Особое внимание компания DoorHan уделяет безопасности эксплуатации своих конструкций. Специалистами компании были разработаны устройства безопасности от разрыва троса и пружин, для промышленных и бытовых ворот.

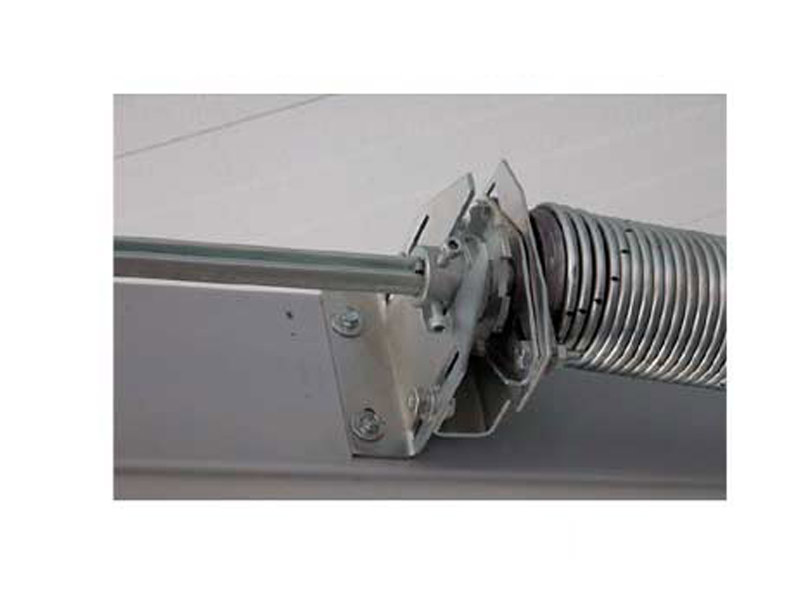

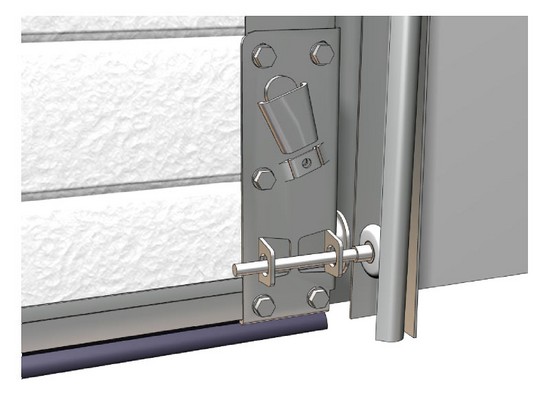

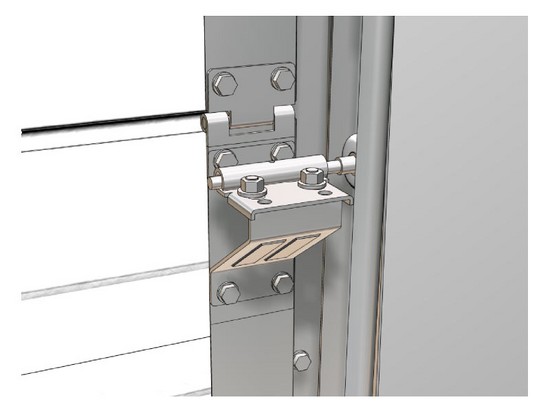

На рисунке показано устройство безопасности от обрыва троса.

Устройства безопасности входят в стандартную комплектацию секционных ворот!

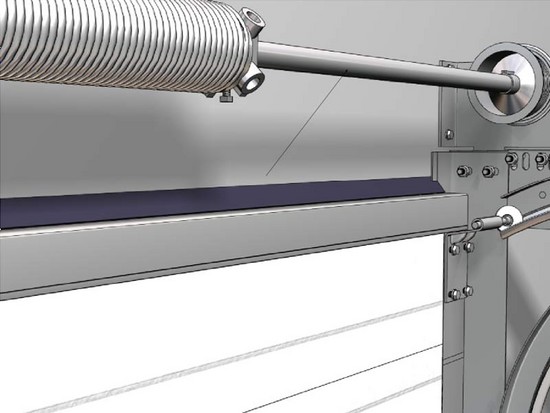

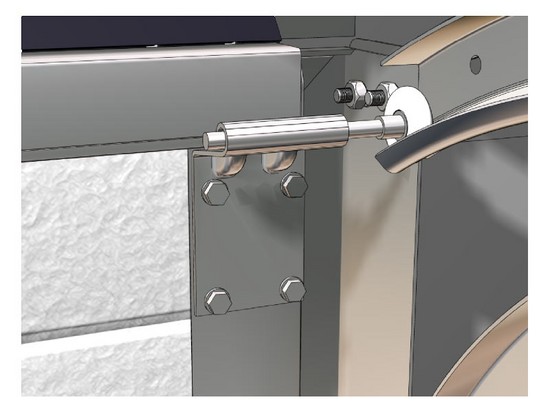

На рисунке показано устройство безопасности от обрыва троса

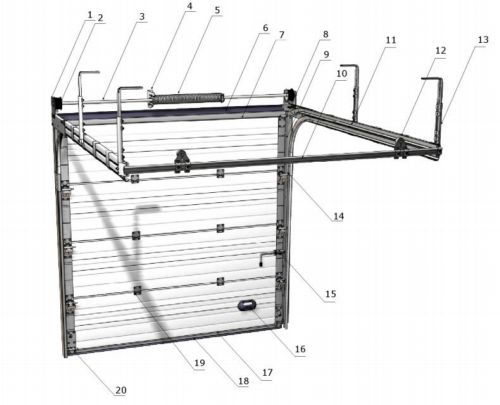

Конструкция секционных ворот и основные узлы

1)  Концевая опорная плита.

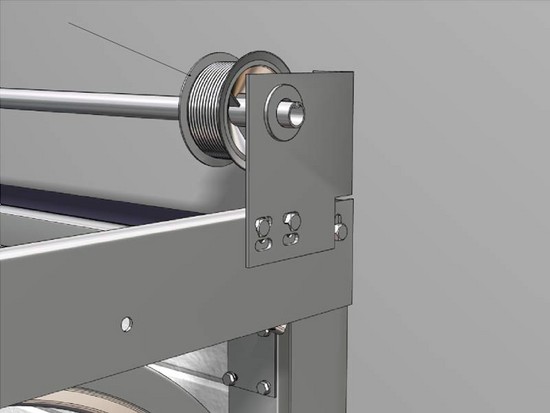

2)  Барабан. Конструкция барабанов зависит от веса ворот и типа подъёма.

3)  Вал. Может поставляться пустотелый шпоночный, и полнотелый шпоночный.

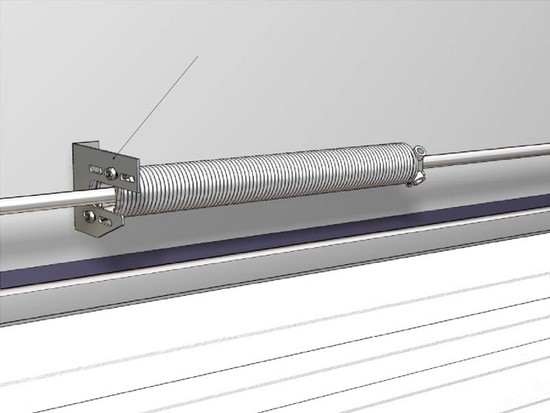

4)  Торсионная пружина. Внутренние диаметры поставляемых пружин от 45 до 152 мм.

5)  Внутренний опорный кронштейн. Конструкция зависит от типа подъёма.

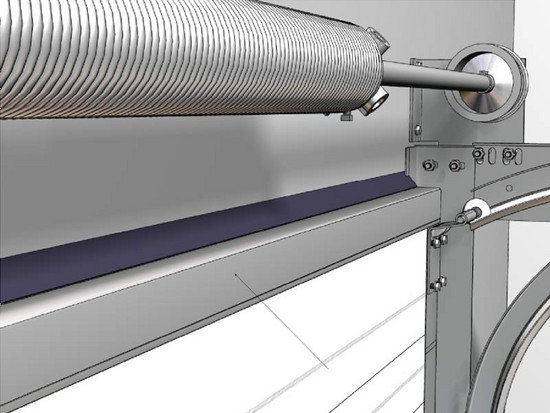

6)  Верхнее резиновое уплотнение.

7)  Верхний профиль.

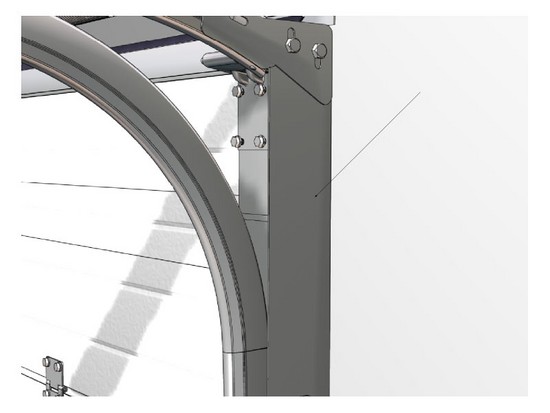

8)  Стойка угловая вертикальная. Поставляется в сборе с вертикальными направляющими.

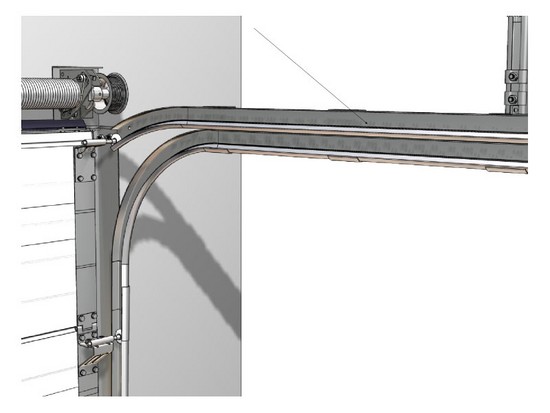

9)  Направляющая криволинейная. Поставляется радиусами 305 и 381 мм.

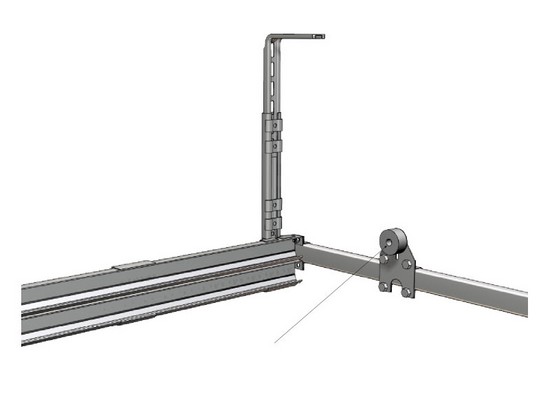

10)  Верхняя опора с держателем ролика. Конструкция и место установки зависят от типа подъёма.

11)  Боковая опора с держателем ролика.

12)  С-профиль крепления концов направляющих.

13)  Амортизатор или буфер.

Амортизатор устанавливается если ворота не оснащены автоматикой.
Буфер используется если ворота оснащены автоматическим приводом.

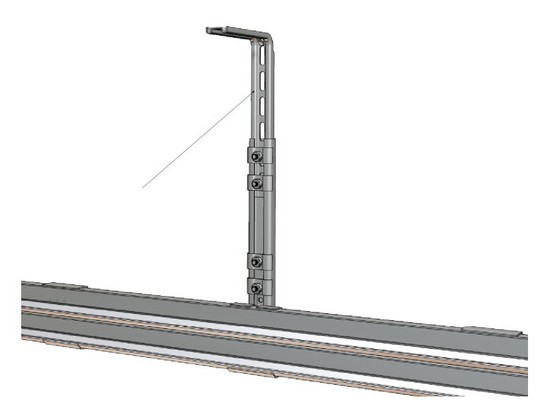

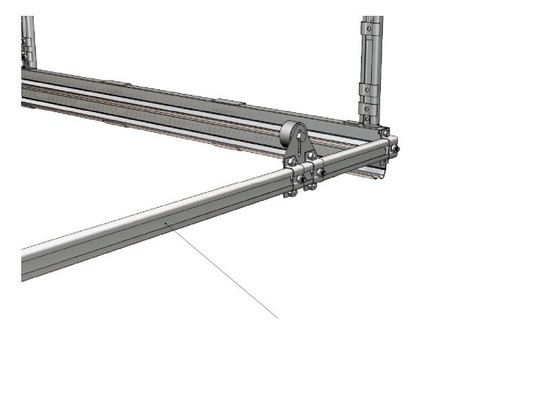

14)  Кронштейн крепления к потолку.

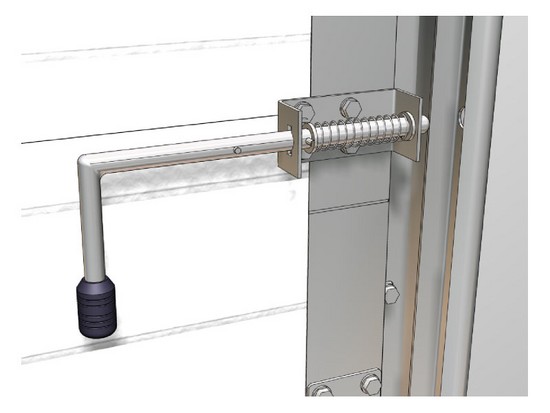

15)  Задвижка с пружиной. Используется при отсутствии замка или привода.

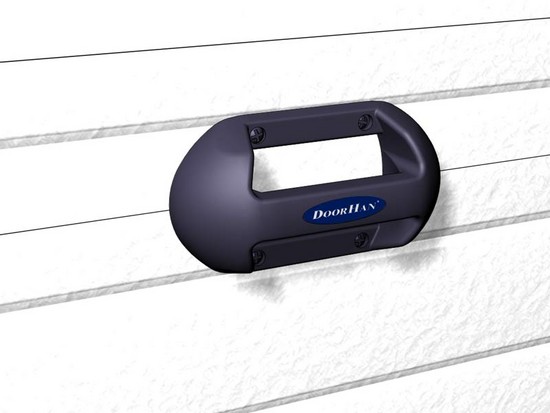

16)  Ручка. Бывают утопленные, или выступающие.

17)  Нижний профиль.

18)  Нижнее уплотнение.

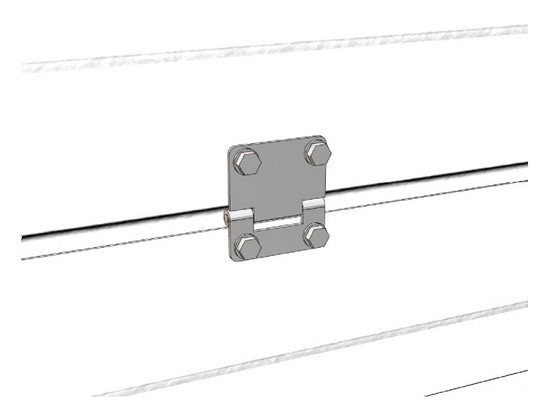

19)  Внутренняя петля.

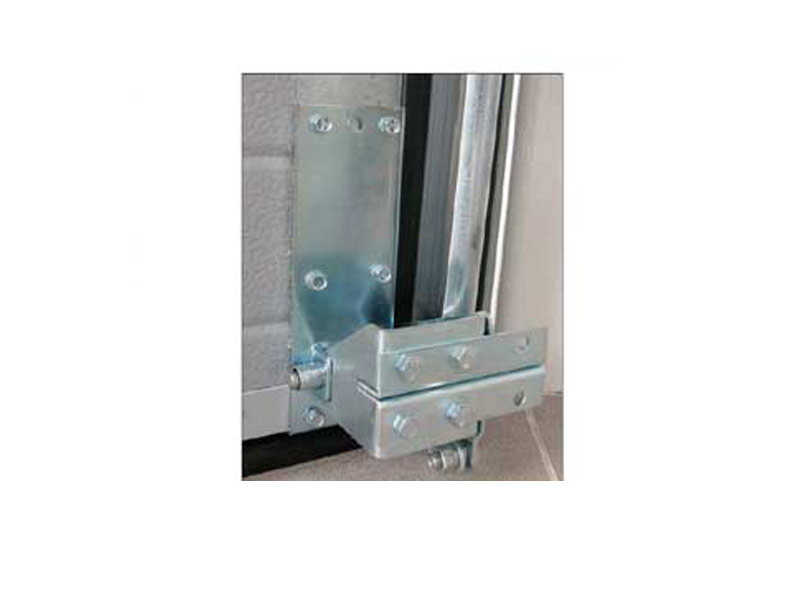

20)  Нижний угловой кронштейн [ с устройством натяжения и фиксации троса ].
