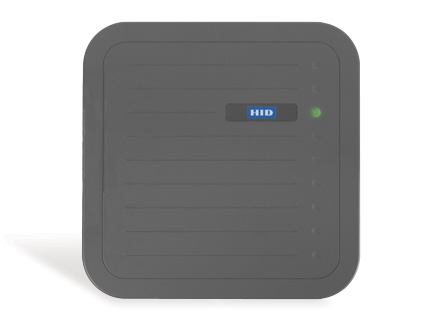

MaxiProx Бесконтактный радиочастотный (Proximity) считыватель 5375 (standard)
MaxiProx – это самый мощный proximity считыватель карт, брелоков и меток HID.В его корпусе размером 305х305х25,4 мм. размещается приемо-передающий блок, антенный модуль и микроконтроллер с переключателем интерфейсов Wiegand, RS-232 и Clock-and-Data. Кроме этого, считыватель карт оснащен трехцветным светодиодом и зуммером для световой и звуковой индикации своего состояния. В рабочем режиме передатчик считывателя постоянно излучает через антенну электромагнитный радиосигнал на частоте 125 кГц.
При попадании, например, карты доступа или брелока в зону этого излучения, в антенне proximity-карты наводится напряжение, которое через выпрямитель включает электрическую схему карты. Передатчик карты осуществляет модуляцию поднесущей 62,5 кГц кодом доступа карты, который записан в ячейке ее памяти, и передает радиосигнал с кодом на антенну, а затем и на приемник считывателя карт. Этот сигнал демодулируется, из него выделяется код доступа карты, который передается MaxiProx на контроллер системы управления и контроля доступа, по одному из выбранных на считывателе интерфейсов. Примерно так же работает и rfid метка.
Цена: розница
кол-во |
от 5+ |
цена/шт. |
20 998,00 руб. |
Звоните по тел. (926) 245-05-92. Звоните!
Считыватель Prox-карт MaxiProx является значительным усовершенствованием технологии дистанционного считывания.
Считыватель отличается тем, что является самонастраивающимся под условия окружающей среды. Настройка происходит в течение примерно 2 секунд после подачи питания на считыватель. Считыватель MaxiProx® предназначен для установки на стоянках автомобилей, а также в местах, где необходимо обеспечить специальные требования по максимально возможному расстоянию считывания.
Считыватель MaxiProx содержит всю электронику, обычно располагаемую в двух разных модулях, в одном корпусе, который имеет элегантный современный дизайн и прост в монтаже. Благодаря широкому выбору считывателей HID Corporation можно выполнить все требования контроля доступа, используя одну карту для доступа через различные считыватели.
Считыватель может располагаться как внутри, так и снаружи помещения. Считыватель MaxiProx имеет стандартный выход Виганда, что позволяет легко перевести существующую систему управления доступом со считывателей магнитных карт на Prox-считыватели.
С помощью переключателей считыватель легко перестраивается на выходной формат Clock-and-Data или RS-232.
Технические параметры считывателя MaxiProx
Типовое максимальное* расстояние считывания: Карта ProxCard II: до 73 см Карта ISOProx II: до 50 см Брелок ProxKey II: до 43 см Карта ProxCard Plus: до 25 см Карта SmartProx: до 43 см Карта ProxPass: до 240 см * Зависит от внешних условий. Размеры:30 х 30 х 2,5 см Материал:Поликарбонат Напряжение питания:12 или 24 В постоянного тока Рекомендуются стабилизированные источники питания. Требования по току: Среднее значение: 200 мА (12 В), 260 мА (24 В) Пиковое значение: 700 мА (12 В), 1,2 А (24 В) Рабочая температура: -30o– 65oС Рабочая влажность: 0 – 95% относительной влажности (неконденсирующаяся) Вес: 1,4 кг Рабочая частота: 125 кГц Длина кабеля связи: Интерфейс Wiegand: 152 м Интерфейс Clock-and-Data: 15 м Интерфейс RS-232: 15 – 61 м Интерфейс RS-422 и RS-485: 1219 м Рекомендуемый кабель ALPHA 1295 (22 AWG) - 5 жил в общем экране, или эквивалентный. Для управления СИД или зуммером могут потребоваться дополнительные жилы. Для RS-422 требуется кабель ALPHA 6212C – две витых пары в экране с заземляющим проводником или эквивалентный для передачи данных плюс ALPHA 1292C - два экранированных проводника или эквивалентный для питания считывателя. Возможные варианты написания названия модели считывателя MaxiProx для поиска в сети: MaxiProx, Maxi Prox.
HID: активная программируемая proximity карта (метка) для учета автотранспорта, 91.6х67.50х7.6 мм, расстояние считывания для считывателя NT MaxiProx - до 2 метров.
Активные проксимити карты доступа ProxPass (метка) были разработаны специально для контроля доступа автомобилей. Обеспечивая реализацию контроля доступа для парковок и депо, карты доступа ProxPass идеалены как для расширения возможностей существующей системы контроля доступа на основе оборудования HID, так и для новых проектов. Эти карты доступа могут быть запрограммированы в большинстве форматов HID, а также могут быть использованы системы нумерации, как и в проксимити картах HID, включая корпоративный формат 1000.

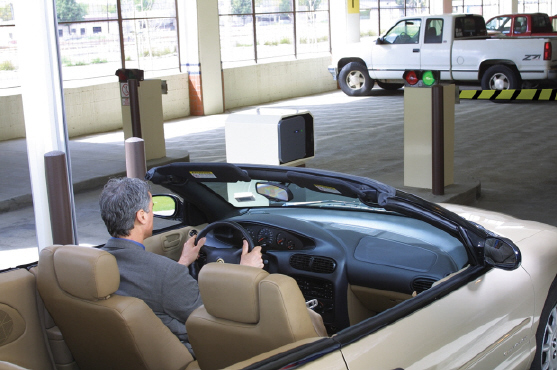

Работа proximity считывателя в системе управления въездом/выездом и учета автомобилей В такой системе уличный считыватель MaxiProx устанавливается недалеко от автоматического шлагбаума при въезде на автомобильную стоянку или в гараж, а на лобовых стеклах автомобилей крепятся не пассивные, а активные rfid-метки (карты), в корпусах которых имеются аккумуляторы со сроком действия не менее 3 лет. При подъезде автомобиля к шлагбауму его активная rfid-метка излучает радиосигнал, содержащий код доступа, который принимает считыватель MaxiProx. После обработки сигнала proximity считыватель передает код на контроллер, который по коду доступа регистрирует факт и время прибытия/убытия этого автомобиля, а также передает команду на автоматический шлагбаум о поднятии или опускании стрелы. Все события записываются в память контроллера СКУД и впоследствии передаются в систему учета движения транспортных средств.
Работа считывателя в составе системы учета движения товара на складе Бесконтактная rfid-метка HID eProxTag наклеивается на упаковку товара. Она имеет диаметр 23,6 мм. и толщину 0,83 мм. Такая метка может передать свой идентификационный код на считыватель MaxiProx с расстояния не более 25 см. Обычно в системе учета движения товара на складе считыватель карт и меток устанавливают в специальных местах, через которые перемещается товар. При этом proximity считыватель подключают к последовательному порту компьютера через интерфейс RS-232, путем коммутации переключателя выходов, расположенного на корпусе считывателя. Индивидуальный идентификационный код метки каждого товара принимается считывателем MaxiProx и передается на компьютер в систему учета движения материальных средств Подключение: Клемная колодка; Интерфейс Wiegand: 152 м; Интерфейс Clock-and-Data: 15 м; Интерфейс RS-232: 15 - 61 м; Интерфейс RS-422 и RS-485: 1219 м; Рекомендуемый кабель: 22 AWG, 5-9 жил в общем экране; Для RS-422 требуется кабель две витых пары в экране с заземляющим проводником для передачи данных, плюс два экранированных проводника для питания считывателя
- дальность считывания MaxiProx:
-
дальность считывания сильно зависит от окружающих условий, в которых работает считыватель
- трехцветный светодиод и зуммер для индикации срабатывания считывателя
-
возможность установки различных алгоритмов работы светодиода и зуммера, а также варианты их контроля как самим считывателем (локальный контроль), так и управляющим контроллером
-
оборудован датчиком вскрытия корпуса для предотвращения попыток взлома считывателя
- монтируется на стену снаружи или внутри помещения
-
погодо- и влагозащищенный пластиковый корпус (поликарбонат) и высокая степень вандалозащищенности позволяет устанавливать считыватель снаружи помещения
- цвет корпуса - серый
Техническая спецификация
Напряжение питания |
12/24 Vdc (выбирается переключателем) |
Относительная влажность воздуха |
0 - 95%, без конденсации |
Потребляемый ток |
12 Vdc @ 200 mA (700 mA - макс.) / 24 Vdc @ 260 mA (1.2 A - макс.) |
Масса |
1.4 кг |
Передающая частота |
125 kHz |
Температурный диапазон |
от -30 до +65°С |
Размеры |
30 х 30 х 2.54 см |
Материал |
поликарбонат UL |
Интерфейсы |
Виганд, Clock-and-Data, RS-232 | |
