Точка прохода

Точка прохода. Некоторая преграда (барьер), оборудованная считывателем и исполнительным устройством. Точка прохода может быть полностью контролируемой и контролируемой на вход. В первом случае, проход оснащается двумя считывателями – на вход и на выход. Во втором случае – только считывателем на вход, выход осуществляется свободно или по кнопке RTE.

Кнопка RTE

Кнопка RTE. Кнопка “ВЫХОД” (Request To Exit) служит для принудительного разрешения пересечения точки прохода, т.е., проще говоря, открывания исполнительного устройства. При этом факт открывания фиксируется в памяти контроллера, но кто конкретно прошел неизвестно. Такие кнопки ставятся для обеспечения беспрепятственного выхода из помещений.

Контроллер СКУД

контроллер L5 для СКД, ОПС, автоматики

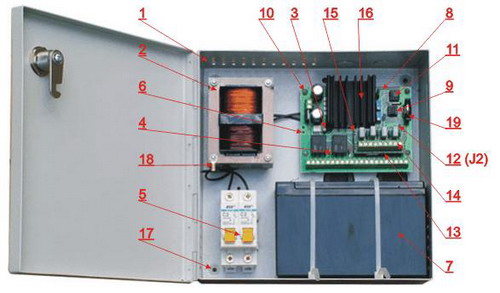

Контроллер устанавливается в процессорном блоке, который представляет  собой  запирающийся металлический бокс. В нем производится коммутация проводов. Он устанавливается внутри помещения в недоступном для простого персонала месте. Для контроллеров FRP 8301 возможна установка в пластиковом корпусе компактных размеров.

Контроллер СКУД.Сердце СКУД. Устройство, предназначенное для обработки информации от считывателей идентификаторов, принятия решения, и управления исполнительными устройствами. По способу управления контроллеры СКУД делятся на три класса: автономные и централизованные (сетевые) и комбинированные.

Автономные контроллеры.

Полностью законченное устройство, предназначенное для обслуживания, как правило, одной точки прохода. Встречаются самые разнообразные вариации: контроллеры, совмещенные со считывателем, контроллеры, встроенные в электромагнитный замок и так далее. Автономные контроллеры рассчитаны на применение самых разных типов считывателей.. Как правило, автономные контроллеры рассчитаны на обслуживание небольшого количества пользователей, обычно до пятисот.

Сетевые контроллеры.

Не очень удачный термин, обозначающий возможность работы контроллеров в сети под управлением компьютера. В этом случае функции принятия решения ложатся на персональный компьютер с установленным специализированным программным обеспечением. Сетевые контроллеры применяются для создания СКУД любой степени сложности. При этом администрация получает огромное количество дополнительных возможностей. Кроме просто разрешения или запрещения прохода, вы имеете, как правило, следующие возможности:

• получение отчета о наличии или отсутствии сотрудников на работе
• вы имеете возможность практически мгновенно узнать, где конкретно находится сотрудник
• вы имеете возможность вести автоматический табель учета рабочего времени
• вы имеете возможность получить отчет о том, кто и куда ходил практически за любой период времени
• вы можете сформировать временной график прохода сотрудников, т.е. кто, куда и в какое время может ходить
• вы получаете возможность ведения базы данных сотрудников (электронной картотеки), в которую вы заносите всю необходимую информацию о сотрудниках, включая их фотографии.
• и многое, многое другое. То есть всегда существует возможность выполнить самые экзотические пожелания владельца СКУД.

Комбинированные контроллеры.Совмещают в себе функции сетевых и автономных контроллеров. При наличии связи с управляющим компьютером (on line) контроллеры работают как сетевое устройство, при отсутствии связи – как автономные.

Запрет двойного прохода(anti passback)

Запрет двойного прохода – это запрет на пропуск через одну и ту же точку прохода пользователя, не вышедшего из помещения. Естественно, эта возможность существует только для полностью контролируемой точки прохода, так как понять, что человек вошел, но не вышел, можно только на проходе, оборудованном двумя считывателями на вход и на выход. Функция запрета двойного прохода введена для того, чтобы затруднить передачу идентификатора другому лицу. Вообще говоря, запрет двойного прохода, как и любое другое благое начинание, приводит к довольно-таки вредным последствиям. Например, подходит человек к турникету на проходной, подносит свою карточку и видит, что рядом вышел знакомый, которого он сто лет не видел. Человек, естественно, останавливается и через турникет не проходит. Все! Второй раз система его не пустит! На вокзалах люди ощущают это на себе в полной мере. Вы прошли на перрон, увидели, что электричка будет через двадцать минут, и пошли себе за пивом. Не тут-то было, выпустить Вас выпустят, но пустят обратно на перрон только через сорок минут! Вот Вам и запрет двойного прохода в действии.

Дисциплина прохода

Поддержка такого режима проходов, при котором человек, прошедший в помещение, оборудованное полностью контролируемой точкой прохода, не может пройти ни в какое другое помещение, предварительно не выйдя из контролируемого.

Проходная

Проходная.Точка прохода, наделенная особыми функциями. Человек, не прошедший через точку прохода, помеченную как проходная, не сможет попасть ни в одно помещение объекта. Как правило, именно по времени прохода через проходную подсчитывается рабочее время

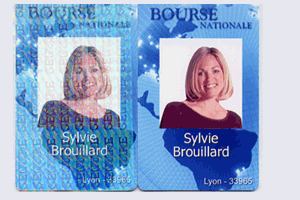

Фотоидентификация (Photo ID)

Фотоидентификация (Photo ID).Возможность вывода на экран монитора компьютера фотографии владельца идентификатора (из базы данных). Фотоидентификация применяется на проходных, как дополнительная мера защиты от несанкционированного прохода. При этом решение о проходе может приниматься как автоматически, так и с подтверждением от контролера на проходной.

Принцип функционирования системы контроля и управления доступом

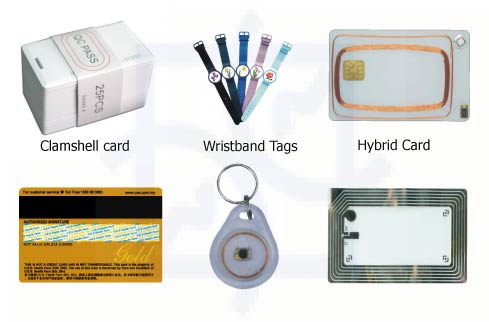

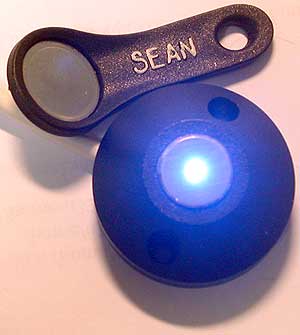

 Каждый сотрудник, клиент, посетитель фирмы получает идентификатор (электронный ключ) - пластиковую карточку или брелок с содержащимся в ней индивидуальным кодом. "Электронные ключи" выдаются  в результате регистрации перечисленных лиц с помощью средств системы. Паспортные данные, фото (видеоизображение) и другие сведения о владельце "электронного ключа" заносятся в персональную "электронную карточку".

Персональная "электронная карточка" владельца и код его "электронного ключа" связываются друг с другом и заносятся в специально организованные компьютерные базы данных.

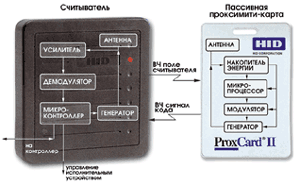

У входа в здание или в подлежащее контролю помещение устанавливаются считыватели, считывающие с карточек их код и информацию о правах доступа владельца карты и передающие эту информацию в контроллер системы.
В системе каждому коду поставлена в соответствие информация о правах владельца карточки. На основе сопоставления этой информации и ситуации, при которой была предъявлена карточка, система принимает решение: контроллер открывает или блокирует двери (замки, турникеты), переводит помещение в режим охраны, включает сигнал тревоги и т.д.
Все факты предъявления карточек и связанные с ними действия (проходы, тревоги и т.д.)   фиксируются в контроллере и сохраняются в компьютере. Информация о событиях, вызванных предъявлением карточек, может быть использована в дальнейшем для получения отчетов по учету рабочего времени, нарушениям трудовой дисциплины и др.
На предприятиях  можно выделить   четыре характерные точки контроля доступа: проходные, офисные помещения, помещения особой важности, и въезды/выезды автотранспорта.
В зависимости от стоящей перед Вами задачи Вы можете выбрать соответствующую систему контроля и управления доступом.
Небольшая СКУД  позволит предотвратить доступ нежелательных лиц, а сотрудникам точно указать те помещения, в которые они имеют право доступа.
Более сложная система позволит, помимо ограничения доступа, назначить каждому сотруднику индивидуальный временной график работы, сохранить и затем просмотреть информацию о событиях за день. Системы могут работать в автономном режиме и под управлением компьютера.
Комплексные СКУД позволяют решить вопросы безопасности и дисциплины, автоматизировать кадровый и бухгалтерский учет, создать автоматизированное рабочее место охранника. Набор функций, выполняемых комплексными системами, дает возможность использовать систему контроля для выполнения конкретных задач именно на Вашем предприятии или объекте.

Подробные технические описания типовых и уникальных систем контроля доступа (структурные схемы, функциональные возможности и инструкции пользователя) для различных применений представлены в каталоге систем СКУД.

Системы контроля доступа (СКД) для жилища, банка, офиса, гостиницы, склада, стоянки, паркинга и т.п.. Структурные схемы, особенности функционирования, технические характеристики и рекомендации по применению СКУД в различных областях: бизнес, промышленность, культурно-зрелищные организации, гражданское строительство, транспорт, правительственные и государственные учреждения и организации, ...

Классификация систем контроля доступа

Контроль доступа — одна из составных частей комплексного понятия, процесса обеспечения безопасности предприятия. Современные сетевые системы контроля доступа (СКД) по своим возможностям могут обеспечить необходимый уровень охраны на крупных объектах, содержащих тысячи точек доступа и десятки тысяч пользователей. Помимо этого, системы служат основой для построения интегрированных систем безопасности, объединяющих охранную и пожарную сигнализацию, средства телевизионного контроля.
По способу управления преграждающими устройствами (дверьми, турникетами, шлюзами и т.д.) все системы можно классифицировать следующим образом:

• автономные (локальные) — для управления одним или несколькими преграждающими устройствами, без передачи информации на центральный пульт и без контроля со стороны оператора;
• централизованные (сетевые) — для управления преграждающими устройствами с обменом информацией с центральным пультом, контролем и управлением системой со стороны оператора;
• универсальные, включающие функции как автономных, так и сетевых систем, работающие в сетевом режиме под руководством центрального устройства управления и переходящие в автономный режим при возникновении отказов в сетевом оборудовании или центральном устройстве.

По количеству точек доступа и пользователей СКД можно подразделять на:

• малые — единица точек доступа (офисы);
• средние — десятки точек доступа и тысячи пользователей (банки, предприятия, учреждения, гостиницы);
• большие — сотни точек доступа и десятки тысяч пользователей (крупные промышленные предприятия, аэропорты).

НА ПРИМЕРЕ Интегрированной системы безопасности "Фортеця",системы контроля доступа, турникеты, дополнительное оборудование. Классификация систем контроля доступа.

Автономные системы контроля доступа

Автономные системы предназначены для обеспечения контроля и управления доступом в отдельное помещение.

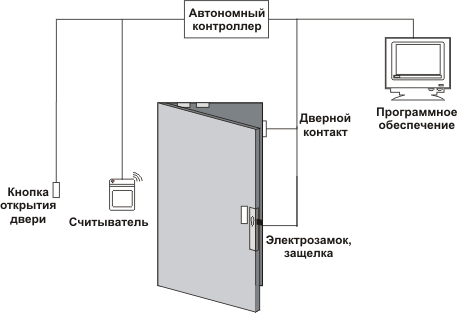

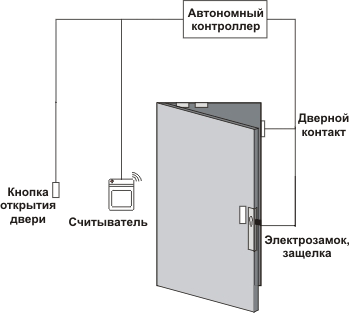

Структурная схема автономной системы.
Такая система состоит из автономного контроллера, хранящего в себе базу данных идентификаторов и управляющего работой остальных элементов системы. В качестве исполнительного устройства используется электромагнитный замок, либо защелка. Для идентификации пользователя используются различные типы карт с соответствующими считывателями (магнитные, проксимити, штриховые). Контроллер работает, как правило, с одним считывателем на вход (считыватель на выход используется лишь в особо важных помещениях); для открытия замка изнутри помещения обычно используется либо кнопка, либо датчик-коммутатор движения. Для обеспечения правильности работы всей системы используется датчик положения двери.
Для обеспечения нормального режима работы системы контроля доступа, дверь оснащается доводчиком, а контроллер — резервным источником питания.
Типичным примером автономного контроллера является контроллер МД64, МД256 обеспечивающий работу с одним считывателем проксимити карточки или Touch Memory считывателем, позволяющий обеспечить автономный контроль за доступом в отдельное помещение.

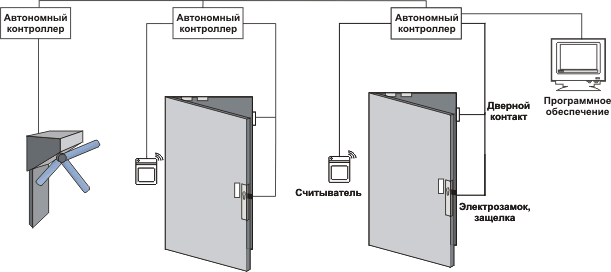

Автономные системы контроля доступа со сбором данных.
Автономные системы с накоплением информации, выполняют те же задачи, что и системы описанные выше. Единственным отличием является возможность системы накапливать информацию обо всех проходах через точку прохода (дверь, турникет) — время, дата, идентификационный номер проксимити карты или брелка Touch Memory.

Данная информация хранится в памяти контролера и может быть по необходимости востребована. Для получения информации и представления её в наглядном виде используется специальное программное обеспечение (ПО). ПО позволяет оператору системы решать задачи: отслеживания перемещения сотрудников по территории, учета рабочего времени сотрудников, визуально контролировать личность владельца проксимити карточки или брелка Touch Memory.
Характерным примером данной системы служит контролер МД1024 с программным обеспечение «EASY KEY».
Контролеры МД1024 являются переходным звеном к сетевым системам, так как, могут объединятся в единую сеть, для получения накопленных данных от многих точек прохода.

Сетевые системы контроля доступа (Проходные)
Сетевые системы предназначены для обеспечения контроля и управления доступом на крупных объектах (банки, учреждения, предприятия и т.п.).
Выделяют четыре характерных типа точек доступа, где может быть применен контроль:

• проходные;
• офисные помещения;
• помещения с повышенным уровнем безопасности;
• объекты на улице (ворота, шлагбаумы для автостоянок и т.д.).

Проходные
Проходные предназначены для контроля за доступом при входе на объект. В большинстве случаев здесь используются турникеты или шлюзы и, как правило, присутствует охрана, которая производит дополнительную визуальную проверку и следит за возникновением критических ситуации. При большом количестве служащих возникают проблемы с пропускной способностью, поэтому дополнительный контроль проводится только для посетителей.
Турникеты могут быть полуростового типа, реже используются турникеты с перекрытием проема в полный рост. Турникеты в большинстве своем не обеспечивают физического препятствия для проникновения, а служат только для упорядочивания потока людей и помогают службе охраны контролировать вход на объект. Таким образом, основная их задача — ограничить возможность прохода нескольких человек по одному допуску (идентификатору). Турникеты могут быть оборудованы средствами сигнализации, срабатывающими при попытках обхода, перепрыгивании. Для этого используются ИК-барьеры, весочувствительные датчики и т.п. Шлюзы или кабины относятся к преграждающим устройствам блокирующего типа. Они могут при необходимости одержать человека в точке доступа. Шлюзы применяются на объектах с повышенным уровнем безопасности. При этом они часто оснащаются дополнительными средствами контроля (металлодетекторами, детекторами взрывчатых и радиоактивных веществ и т.п.). На проходных может возникнуть потребность в телевизионном контроле. При этом ввод кода, или считывание идентификатора пользователя, сопровождается вводом изображений из базы данных и с телекамеры на монитор охранника, (режим видеоидентификации), который производит их равнение. Для повышения уровня безопасности применяется двухуровневая идентификация например, карта и код, карта и вес.
Офисные помещения
Как правило, в самих офисных помещениях нужен невысокий уровень защиты. Здесь можно применить электромагнитные замки и считыватели дистанционного типа с большим расстоянием считывания (для того, чтобы служащие не вынимали карточки из кармана — принцип свободных рук). В качестве исполнительных устройств могут применяться электромагнитные защелки или электромагнитные замки. Следует учесть, что для их нормального функционирования необходимы дверные доводчики.
Особо важные помещения
В помещениях должно применяться многоуровневое установление личности (не менее двух уровней), при необходимости — с биометрической идентификацией и клавиатурными считывателями. Здесь также может использоваться принцип «доступа двух или более лиц». Клавиатурные считыватели, хотя и считаются недостаточно защищенными от различных манипуляций (подбор кода, наблюдение), имеют определенные достоинства, например, разрядность кода может быть выбрана произвольно, причем код устанавливается пользователем и неизвестен оператору системы.

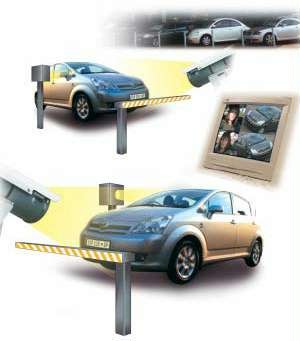

Объекты на улице
Особенность данных объектов обусловлена применением специальных заграждающих устройств (автоматические ворота, шлагбаумы, противотаранные устройства), а также специальным климатическим исполнением считывателей и другой аппаратуры для уличной работы. В качестве объектов контроля на улице может служить автотранспорт. Для этого СКД имеют в своем составе специальные автомобильные идентификаторы, считыватели для установки под полотном дороги, дистанционные считыватели.
Дополнительные возможности сетевых систем
Сетевые системы контроля и управления доступом могут обеспечивать ряд дополнительных возможностей:

• сбор и обработку информации о перемещении лиц по объекту;
• организацию и учет рабочего времени;
• управление режимами работы и автоматикой автостоянок.

Особенности сетевых СКД для малых и средних объектов

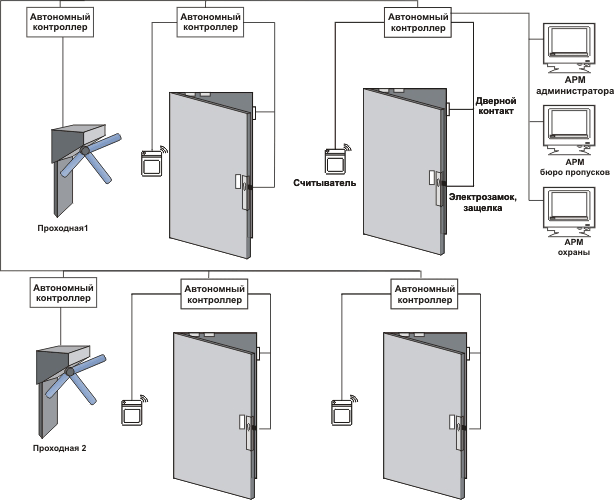

Контроллеры, обеспечивающие контроль и управление доступом в одно или несколько помещений, объединяются в сеть (как правило на основе интерфейса RS-485) и подключаются к управляющему компьютеру.
Такое построение СКД, позволяет оператору централизовано программировать контроллеры, получать полную информацию о фактах и попытках проходов на всем контролируемом объекте в реальном масштабе времени, оперативно блокировать/деблокировать проходы в экстренных ситуациях. На малых и средних объектах, как правило, организовывают одно рабочее место оператора СКД, на которое собирается информация со всей системы.
При обрыве коммуникаций или выходе из строя управляющего компьютера, контроллеры переходят в автономный режим работы, накапливая события проходов в собственной памяти.
При восстановлении коммуникаций контроллеры пересылают все накопившиеся события на управляющий компьютер, обеспечивая информационную целостность работы системы.
СКД такого типа могут быть построены на основе контроллеров, системы контроля доступа — Acceses Net.

Особенности сетевых СКД для больших объектов

Основной особенностью построения СКД на больших объектах, является организация нескольких автоматизированных рабочих мест (АРМ) на базе персональных компьютеров, объединенных в локальную компьютерную сеть. Весь персонал, обслуживающий СКД, имеет доступ к единой базе данных, находящейся на сервере системы. Такие системы обычно содержат АРМы: «проходная» (с возможностью видеоидентификации), бюро пропусков, администратор, дежурный службы безопасности. В системе используется несколько сетей контроллеров, каждая из которых подключается к территориально ближайшему компьютеру, но управление всей системой может осуществляться с любого рабочего места при наличии соответствующих прав у оператора.
Построенная по такой схеме СКД может обеспечить централизованное управление на объекте, содержащем несколько зданий, значительно удаленных друг от друга. СКД такого типа могут быть построены на основе системы доступа — Acceses Net, а так же на основе контроллеров интегрированнлй системы безопасности — СКД Фортеця.

СКД, как часть интегрированной системы безопасности предприятия.
Система контроля доступа может представлять собой одну из частей интегрированной системы безопасности, установленной на предприятии. Интегрированная система безопасности объединяет в себе комплекс технических и программных средств по обеспечению безопасности предприятия и его жизнедеятельности. Интегрированная система позволяет решать следующие основные задачи:

• Управление доступом:
  1. защита от проникновения посторонних лиц;
  2. сбор и обработку информации о перемещении лиц по объекту;
  3. организацию и учет рабочего времени;
  4. управление режимами работы и автоматикой автостоянок;
• Охранные функции:
  1. обеспечение охранной сигнализации;
  2. обеспечение пожарной сигнализацией;
  3. управление системой телевизионного наблюдения (СТН);
• Управление системами жизнеобеспечения:
  1. управление электроснабжением;
  2. управление освещением;
  3. управление лифтами и эскалаторами;
  4. управление системой вентиляции и кондиционирования.
